硫銨干燥機，硫銨烘干機，硫銨閃蒸干燥機，硫銨烘干設備，-科達干燥專業生產“硫胺”XSG-φ1600型旋轉閃蒸干燥設備 2臺 --常州科達干燥設備有限公司，www.www.boai0391.com，www.kddry.net，www.kddry.cn，www.ganzaojishebei.net，www.ganzaojishebei.cn，www.hongganjishebei.org，www.idry.cn，聯系人：顧經理 手機：13092569603、QQ：497143728
一、 工藝條件
1． 物料： “硫胺”
2． 初水份： ~13%（濕基）
3． 終水份： ~0.5%（濕基）
4． 濕品產量： ~10000Kg/h
5． 進風溫度： ~220℃
6． 出風溫度： ~85℃
7． 加熱方式： 蒸汽+電加熱補償
8． 顆粒度： ~60-80目
9． 干品堆比重： ~1.7g/cm3
10． 收回方式： 旋風＋布袋除塵器
11． 機器材質： 物料接觸處316L不銹鋼
12． 安裝： 室內
13． 電源： 380V 50HZ 三相四線
14． 環境： 20℃ 760mmHg 相對濕度80%
二、 工藝計算
濕品處理量： 10000 kg/h
(說明：本設計使用2臺機器完成，每臺機器處理量：5000kg/h)
1． 處理量： ~5000 kg/h
2． 水分蒸發量： ~628kg/h
3． 干品產量： ~4372kg/h
4． 干空氣耗量： ~29481kg/h
5． 平均密度： ~0.815kg/m3
6． 平均濕含量： ~0.227kg/Kg
7． 系統熱耗量： ~1474050kcal/h
8． 平均風量： ~36173m3/h
三、 機器選型及參數
根據物料特性及水份蒸發量擬選用：
XSG-φ1600非標型旋轉閃蒸干燥設備 2臺
工作原理及特征
1、工作原理：
熱空氣經入口管以適宜的噴動速度入干燥設備底部進入攪拌粉碎干燥室，對物料形成強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、撞擊、磨擦而被微?；?，加強了傳質傳熱。在干燥設備底部，較高較濕的顆粒團在攪拌器的作用下被機械破碎，濕含量較小，顆粒度較低的顆粒被旋轉氣流夾帶上升，在上升流程中進一步干燥。經于氣固兩相作旋轉流動，固相慣性高于氣相，固氣兩相間的相對速度較高，加強兩相間的傳熱傳質，因此該機生產強度大。
2、特征：
（1）進風使用雙風道切向進風，保證進風動態平衡，避免積料。
（2）設置水夾套，杜絕熱敏性物料的焦化、變色。
（3）主塔設置旋流片有效控制成品終水份和細度。
（4）干燥氣流進入干燥室底部，形成強烈的旋轉氣流，對器壁上的物料形成強烈的沖刷帶出作用，除去粘壁現象。
（5）出料使用關風機和軟連接振動出料，防止收集系統積料。
（6）本系統負壓操作，抑制跑、冒、滴、漏。
（7）設置排污口便于清理。
（8）該機配備了特殊加料器，解決了濾餅的架橋和堵塞現象，使物料能均勻、定量、連續、穩定的加入干燥設備內，解決了膏糊狀物料難以進料的難題。
（9）干燥設備關鍵部件易更換，關鍵控制參數可調，以調整物料停留時間，適應多品種物料的干燥需求。
主要設計參數如下（單臺）
1 供熱系統：（散熱器+電加熱補償）
（一）散熱器裝置
1.1 名稱： 蒸汽散熱器 1臺
1.2 數量： 1800m2
1.3 材質： A3無縫管軋制鋁翅片
（二）電加熱裝置
1.1名稱： 電加熱
1.2功率： 360kw（分組控制）
1.3材質： A3 繞軋翅片
2 鼓風機：
2.1 型號： 4-72-8C-37kw，1臺
2.2 材質： A3（調風閥1件）
2.3 附件： 初效空氣過濾器1件， A3＋無紡布
吸風方徑圓1件，A3
鼓風方徑方1件，A3
2.4熱風管道：φ900mm 3mm 304不銹鋼
3 供料系統：
3.1 型號： φ400雙螺旋加料器，1臺
3.2 功率： 11kw，(變頻調速)
3.3 材質： 物料接觸處316L不銹鋼
3.4 附件： 加料斗1件， 316L不銹鋼
加料管1件， 316L不銹鋼
螺旋軸1件， 316L不銹鋼
聯軸器1件， A3
傳動電機： 11kw
軸承： UCF210，2件
操作平臺 ： 1件， A3
4 閃蒸干燥主機：
4.1 型號： XSG-φ1600（非標型）快速旋轉閃蒸干燥設備
4.2 主機有效內徑：φ1600，總大度：10.5米
4.3 主機內壁： 3mm，316L不銹鋼;
主機保溫厚： 80mm，材質：硅酸鋁棉；
主機外壁： 2mm，A3，外表噴漆;
4.4 主機底座：1件，18#槽鋼，焊接件，A3
4.5 主機轉速：100-500 rpm，攪拌電機功率：22kw(變頻），6極
4.6 附件：
軸承座1件，HT200（含軸承及冷卻系統）
導風罩1件， 6mm，304不銹鋼
進風箱體1件, 內6mm, 304不銹鋼, 外3mm, A3（含保溫）
混合塔體:內10mm,316L不銹鋼，外6mm,304不銹鋼，進出水管各1件
攪拌刀臂1套，25mm，316L不銹鋼
干燥塔節3件，內3mm，316L不銹鋼，外2mm，A3（含保溫）
陶析環1件，3mm，316L不銹鋼，內孔800
塔帽1件，內3mm，316L不銹鋼，外2mm，A3（含保溫）
出風管：φ850, 2.5mm不銹鋼
冷卻油箱（配套油泵0.37kw 1臺）
5 旋風分散器：
5.1 型號： 4-CLT/Aφ1000(4臺φ1000并聯)旋風分散器， 1臺
5.2 材質： 3mm，316L不銹鋼，表面拋光處理
5.3 下料： 過度料倉1件，316L不銹鋼
5.4關風器1件，TFGY25L，2.2kw，1臺
5.5出風管： φ850, 2.5mm， 316L不銹鋼

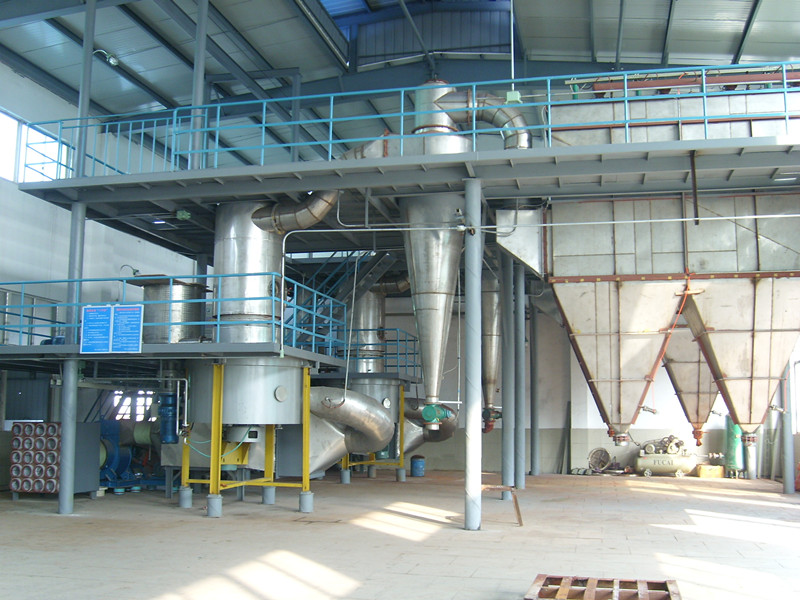

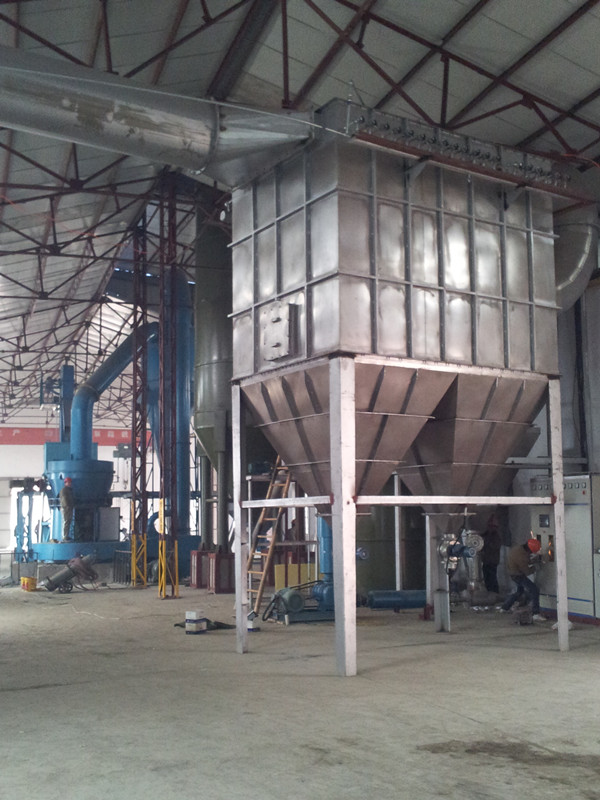

6 布袋除塵器：
6.1 型號： MC-400布袋除塵器，1臺
6.2 布袋過濾面積：300m2，過濾風速：1.5-2.0 m/min
6.3 主機材質：3mm，316L不銹鋼 外部強化
6.4 下料： 下料螺旋 1件 2.2KW
關風器1件，BGFY9L，1.1kw，1臺
6.5 附件： 布袋：φ120*2500針刺呢， 400只 材質:耐酸耐堿布袋
硬骨架：φ120*2500，不銹鋼，400只
文氏管：400只
電磁閥：1寸，40只
脈沖控制儀：2只
穩壓氣包：2只
6.6 引風管：φ850，2.5mm，304不銹鋼
7 引風機：
7.1 型號： 9-26-14D，90kw，1臺
7.2 材質： A3（調風閥1件）
7.3 煙囪： 1件，φ900，3mm ,A3
8 控制系統：
8.1 進、出風溫度：XMT儀表數顯
8.2 塔內負壓： 經壓差儀顯示
8.3 加料器： 電磁調速
8.4 送、引風機： 手動按鈕控制
8.5 電器元件： 1套
8.6 控制柜： 1臺，A3外噴漆
9 其它隨機資料：
9.1 機器平、立面安置圖
9.2 電器原理圖
9.3 產品合格證書
9.4 機器采用說明書
四、 主要機器供貨清單（單套）
序號 名稱 數量 材質 注意
1 初效空氣過濾器 1 A3 XSG-φ1600
2 熱風管 1 304 Φ900
3 鼓風機 1 A3 4-72，37kw
4 蒸汽散熱器 1800m2 A3 繞軋鋁翅片
5 電加熱 360kw A3 繞軋鋁翅片
6 螺旋加料器 1 組件 Φ400-11kw（變頻）
7 攪拌電機 1 A3 22kw（變頻）
8 主機底座 1 A3 XSG-φ1600
9 進風箱體 1 組件 XSG-φ1600
10 混合塔體 1 組件 XSG-φ1600
11 導風罩 1 316L XSG-φ1600
12 軸承座 1 316L XSG-φ1600
13 干燥塔節 3 組件 XSG-φ1600
14 陶析環 1 316L Φ800
15 塔帽 1 組件 XSG-φ1600
16 出風管 1 316L Φ850
17 一級旋風除塵器 1 316L 4-CLT/Aφ1000
18 料倉 1 316L
19 關風器 1 316L TFGY25L，2.2kw
20 二級布袋除塵器 1 組件 MC-400
21 出料螺旋 1 316L 2.2kw
22 關風器 1 316L TFGY9L，1.1kw
23 引風機 1 A3 9-26-14D-90kw
24 控制柜 1 A3
整機裝機容量：525.5KW(含電加熱功率）
五、 機器價格:
1、“硫胺”XSG-1600非標型旋轉閃蒸干燥設備 2臺
價格:低寫： 萬元/臺
高寫：（ 萬 元整/臺）
2套機器共計：
低寫： 萬元
高寫：（ 萬 元整）
六、付款方式：
預付定金30%，發貨前再付60%，余款10%安裝調試完畢半年內一次付清。
七、生產周期：合同生效后60個工作日交貨
八、運輸：供方代辦運輸，運費經需方承擔或需方自提
九、服務承諾：
（一） 技術服務：
1、免費為客戶提供機器設計、選型。
2、為客戶提供及時、迅速、優質的服務。
3、及時提供機器的備品備件。
4、在機器保修期內如機器損壞時的一切備品備件，賣方應迅速派人員及時解決。
5、及時提供機器和維修技術方面的信息和技術資料。
（二）驗收和試運行：
1、機器安裝完畢后，對設備進行試運轉。
2、在試運轉中，出現問題及時解決。
3、以技術參數及規格要求為驗收基準。
（三）安裝和培訓：
1、負責指導機器安裝并調試。
2、、在指導安裝調試流程中，對客戶進行技術培訓。
（四）質量保證期：
1、質量保證期為機器投入正常采用后12個月。
2、質量保證期后，繼續向客戶提供及時、優質、價格優惠的技術服務和備品備件及易損件的供應。
（五）售后服務：
1、在質保期內如出現質量問題，供方承諾24低時內到達需方現場；(國內)
2、本企業鄭重承諾：本機器建立服務檔案并終身跟蹤服務。
