（1）分子量：28? ? ??

（2）比熱容：0.2382Kcal/kg.℃

三、機器選型：

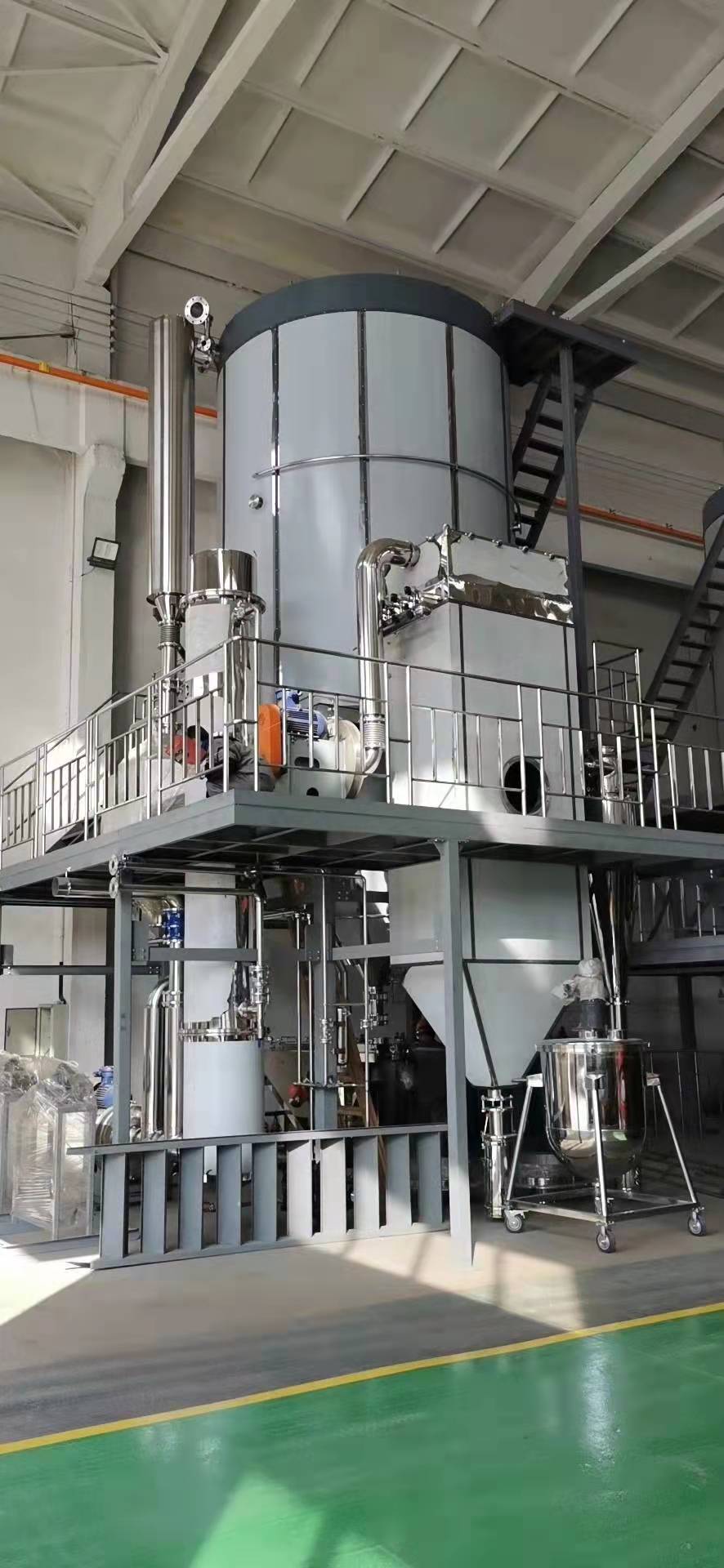

根據要求擬選用：? BLP-50非標型閉路循環噴霧干燥設備? ? ?一臺

（一）產品介紹：

閉路循環離心噴霧干燥設備，是有機溶劑類料漿干燥的專用機器。該機組是經氮?dú)猓ɑ蚱渌栊詺怏w）作為干燥循環氣體，干燥流程物料可以防止氧化、同時有機溶劑可以收回。閉式循環噴霧干燥設備往往用于乙醇、丙酮、己烷，乙二醇等有機溶劑類制備料漿的粉體干燥，機器使用防爆設計，干燥流程安全環境保護。??

（二）主要用途：

閉路循環離心噴霧干燥設備，該機器適用于干燥流程要防止氧化，干燥后粉體一致性要求大。如醫藥、化工、食品、鋰電材料等行業粉體。通過離心噴霧可得出平均粒徑10-100μm的粉體。當然整個干燥流程是在氮?dú)獗Ｗo(hù)下完成的，有機溶劑可以同時得出收回?

（三）工作原理：

閉路循環離心噴霧干燥設備系統是在密閉的環境下工作，干燥介質為惰性氣體，往往為N2,適用于有機溶劑的物料干燥有毒氣的物料或干燥流程中易發生氧化的物料的干燥；該系統使用惰性氣體作為循環氣體，對干燥的物料具備保護作用，循環氣體由歷載濕、去濕的流程，介質可重復采用；氮?dú)庥杉訜崞骷訜岷筮M(jìn)入干燥塔，液體物料由螺桿泵輸送至離心噴頭處，液體被大速循環的霧化器霧化成液滴，在干燥塔內完成熱質交換流程，被干燥后的粉狀物料從塔底流出，被蒸發的有機溶劑氣體在風機負壓的壓力下，把夾在氣體中的煙塵由旋風分散器、布袋除塵后飽和的有機溶劑氣體由冷凝器冷凝成液體流出冷凝器，不凝性氣體介質連續加熱后作為干燥載體在系統內重新循環采用。而常規的普通的離心噴霧干燥是通過不斷的送、排風達到排濕的目的，這也是防爆型閉式離心噴霧干燥設備器與普通離心噴霧干燥設備器的一個明顯不同；干燥系統內干燥介質為N2，內部為正壓操作，保持一定的正壓值，假如內部壓力下降，經壓力變送器來自動控制N2進量，保證系統壓力平衡。??

四、客戶配套公用工程：

序號 項目 主要技術參數

1 裝機功率 N=211.95KW（其中電加熱198kw）

2 氮?dú)?（純度99.9%） 2.1 系統一次充氮?dú)饬浚?0Nm3/次，壓力2kPa

2.2系統補氮用氮?dú)饬浚?-5Nm3/h，壓力0.1MPa

3 霧化器形式 可選擇

（1） 離心霧化器 冷卻水 T=20℃, P=0.2Mpa, Q=10L/h

（2） 或使用三流體噴槍 氮?dú)饬?3-4Nm3/min, 壓力0.6MPa

五、主要技術參數：

序號 項目 主要技術參數

1 機器型號規格 BLP--50型閉路循環噴霧干燥設備

2 干燥室直段 Φ2300xH2500㎜

3 干燥塔 Φ2300XH5300㎜

4 溶劑蒸發量 W總 =50kg/h（水70-80%，乙二醇20-30%）

5 操作溫度 進風溫度t1=300℃溫度可調

出風溫度t2 =140--180℃溫度可調

6 氧含量 ＜8%

7 溶劑收回率 ≥99%

8 安裝車間不平度 3/1000~5/1000

六、供貨一覽表

名稱 規格型號 數量 材質 注意 制造廠家

一、供料系統

1.螺桿泵 0.75kw 1 SUS304 電機變頻防爆 杭州斯萊特

2.管通，閥門 匹配 1 SUS304 衛生級鏡面拋光管 求精干燥

3.霧化器 XH-50,2.2kw 1 SUS304 電機變頻防爆 靖江

或三流體噴槍 1 SUS304 選配 無錫

二、加熱系統

1.風量調節閥 DN180 1 SUS304 鏡面拋光求精干燥

2.密閉循環風機 9-19-11kw 1 SUS304 殼體、電機防爆，帶磁流體密封 江蘇蘇鳳風機廠

3.電加熱器 198KW 1 殼體SUS304電熱管耐熱不銹鋼310S 防爆型 殼體鏡面拋光 求精干燥

4.大效過濾器 1 耐大溫玻璃纖維 耐溫300℃ 凈化10萬級 蘇州華泰空氣過濾器有限企業

5.熱風管道 DN180 1 SUS304 保溫厚度50mm 求精干燥

三、干燥塔體系統

1.熱風蝸殼 WK50 1 SUS304 鏡面拋光 求精干燥

2.熱風分配器 FPQ50 1 SUS304 鏡面拋光 求精干燥

3.塔體內膽 Φ2300*2500 （直段）*52° 1 SUS304 δ=2，鏡面拋光 求精干燥

4.塔體外包 Φ2460 1 SUS304 δ=0.8，鏡面拋光 求精干燥

5.塔體支架 平臺護欄 匹配 1 SUS304/Q235A 其中護欄、花紋板304，其他用Q235A 歐朋干燥

6.清洗塔門 匹配 1 SUS304 鏡面拋光求精干燥

7.泄爆口 DN400 1 SUS304 求精干燥

8.防爆膜 PKT200-0.01-A 1 組件 外購

9.照明投光燈 GT-20 1 防爆型 上海新華燈具廠

10.氣動振打器 ZC40 4 鋁合金 外購件

11.連接管路 DN180 4 SUS304求精干燥

四、除塵系統

1.旋風分散器 XGH500 1 SUS304 鏡面拋光求精干燥

2.布袋除塵器 MC-60 1 SUS304鏡面拋光 布袋PTFE覆膜，過濾精度：2--5微米 求精干燥

3.氣動蝶閥 DN150 4 SUS304組件 外購

4.緩存料倉 2 SUS304 鏡面拋光 求精干燥

5.振動氣錘 ZC40 4 鋁合金 外購

五、冷凝收回系統

1.冷水機組 1 組件 需方自備

2.冷凝器 F=150平方 1 SUS304求精干燥

3.管路、閥門 1 組件 外購

六、補氮排氮系統

1.壓力表 1 組合件 外購江蘇華東

2.氣動補氮閥 1 組合件 外購江蘇華東

3.手動補氮閥 1 組合件 外購江蘇華東

4.氣動排氣閥 1 組合件 外購江蘇華東

5.手動排氣閥 1 組合件 外購江蘇華東

七、控制系統

1.PLC電控柜 1 隔離部署

2.現場操作柜 1 現場部署 啟東防爆

3.可編程序控制器 1 西門子

4.儀表 1 正泰

5.變頻器 3 西門子\ABB

6.氧含量傳感器 1

7.溫度傳感器 4 安徽天康

8.溫度現場表 3

9.壓力傳感器 3

10.壓力現場表 2

11.壓差現場表 1

七、閉式離心干燥設備器配置、性能及特征說明

1、供料系統：

供料系統經供料泵，霧化器及供料管道組成

1.1供料泵使用衛生級螺桿泵，全SUS304制作，干凈衛生，便于清洗，流量使用變頻調節，管道使用衛生級快裝管道。

1.2霧化器是我企業自行研制，開發，生產制造的，也是我企業的一高特點，是干燥設備器的心臟部件，它的運行壽命和可靠性直接影響到生產成品的質量和效益，霧化器最大轉速24000r/min無級變頻調節空載運行振幅＜5微米，滿負荷運行時振幅＜15微米，軸承使用德國原裝進口，霧化器無故障連續運行高于7200低時，性能指標達到國際先進程度。霧化器的分流盤根據區別物料的性質及流量，都單獨設計加工，保證物料分流的均勻，不易形成物料濃縮，堵塞等現象。

2、加熱系統

加熱系統經密閉循環風機，氧分析儀，電加熱器，大效過濾器和加熱管道組成。

2.1 密閉風機：使用全部不銹鋼制作，電機防爆，主軸使用磁流體密封，風機整體密封性能很好，能滿足閉式循環干燥要求。

2.2 氧分析儀：使用智能型氧分析器，含氧量分析穩定且正確，在我廠制作約幾十臺閉式循環干燥設備上都使用此氧分析儀。

2.3 電加熱器：是為閉式干燥設備防爆要求專門設計制作的。電加熱管表面在靜態空氣中不會形成發紅現象，表面溫度＜350℃，在加熱流程中不會形成明火，火花等現象。電熱管材質使用耐大溫不銹鋼SUS310S制作，不會形成氧化物。

2.4 在電加熱器后面配置大效過濾器，此大效過濾器使用耐大溫玻璃纖維制作，耐溫達到300℃，空氣凈化10萬級，可有效捕集空氣中的微低塵埃，保證進入塔體的空氣干凈無污染。

?3. 塔體系統

3.1 熱風分配器：使用人工時效回火以除去冷加工和焊接的內應力，防止在大溫

連續工作時的變形，從而引起熱風分配不均勻的情況出現，以防止經于熱風紊亂

形成物料粘壁現象。

3.2 塔體內膽使用304拋光板制作，塔壁與頂面，錐體全部圓弧連接，焊縫全面

打磨拋光處理，保證塔內無死角，無積料現象。塔體內外壁之間的隔熱層用巖棉

填實，鋪勻，單邊厚度50mm。塔體具備良很好的密封性和耐壓性，塔體制作完要

進行氣密性試驗，內部系統充氣至+5KPa壓力，保壓2低時后系統壓力不得小于

+4.0KPa。

3.3 塔頂設有泄爆口和防爆膜，保證防爆防火要求。

4. 除塵系統

除塵系統經旋風分散器，布袋除塵器，冷卻器等組成。

4.1? 旋風分散器使用蝸殼式長錐體除塵器，它切線風速大，接觸面積高，氣固分散效率大，升氣管與旋風直筒部位使用快裝連接，方便拆卸清洗。

4.2? 布袋除塵器使用氮?dú)獯荡颍即褂肞TFE覆膜，過濾精度：2--5微米。

4.3? 冷凝器使用常溫冷卻水循環冷卻，達到增加氣體與液體的交換面積迅速降小氣體溫度，完全收回氣體中溶劑的目的。

?5. 電器控制說明

本控制系統使用全電腦監控系統，是一種可靠性大，功能強高的流程控制系統。經大性能PLC，流程控制智能儀表、傳感器、調節裝置、執行機構等部分組成。它基于Windows平臺，提供了從數據采集到數據處理、報警處理、過程控制多媒體動畫顯示、報表輸出、曲線顯示等實際工程問題，是一種大性能，大度專業化的監控系統。它以實時數據庫為整個系統的核心，在系統運行流程中，各個部分都通過實時數據庫交換數據，產生互相關聯的整體。利用數據庫來保存數據和處理數據，提大了系統的可靠性和運行效率。

5.1? 主要工藝控制點有：進口溫度、出口溫度、塔內壓力、系統壓力、SSR溫度、氧含量，冷凝器收回進出口溫度、氮?dú)鈮毫Γ笮н^濾器差壓等。

5.2? 操作控制柜的功能：經大性能PLC觸摸屏控制，生產流程的操作及監控，工藝參數顯示與調節，多媒體動畫工藝過程顯示。大性能PLC控制及外圍附件、穩壓電源及工藝參數的隔離傳輸、變換、變送等。

5.3? 現場的電動機，執行機構，控制閥門(如排氮,補氮，出料，排空等)，均使用防爆級別Exd II B T3;全部工藝點的檢測傳感（溫度，壓力，差壓，含量等）均使用防爆結構。

5.4? 電力配電柜的功能：總電源控制、總電流及電源電壓指示、各路動力機器的電力分配及電力保護，矢量型數字式變頻器等。常規的電器產品均使用機電部推薦采用的最新型號，關鍵的電器產品均使用原裝進口品牌型號。

5.5? 電器操作柜和配電控制柜均使用基準拼裝式結構、前后開門、配置結構合理、造型美觀高方，表面鍍鋅噴塑處理，防腐性能大，配置通風散熱風機及防鼠網等，面板的文字及說明全部是絲網印刷，美觀醒目。

八、機器售后服務承諾：

我廠售后服務部為本次機器特此承諾：

① 服務體系：

我們的服務宗旨是“為用戶提供真誠、優質服務”。我們保證對用戶誠實守信，

服務周到并且致力不斷提大服務質量，提大客戶滿意度。

具體負責部門經營銷部按內部程序處理。

② 售前服務：

1、耐心向客戶詳細介紹產品及質量情況。

2、為客戶提供技術咨詢，包含產品的采用與維護，產品的裝配，采用特性等技術問題。

3、凡客戶需求提供服務的，企業將派出最很好的工程技術人員為用戶服務與技術咨詢。

③ 售中服務：

1、有訂貨意向的客戶均錄入客戶服務跟蹤動態表。

2、凡開發的新客戶，貨到客戶方一周內經市場部電話聯系用戶或到客戶現場了解貨到驗收情況，產品質量是否滿足用戶需求，以及用戶的其他需要（特殊約定不在內）。

3、凡需我方指導安裝的，確保貨到人到，及時向客戶介紹產品，并協助客戶安裝，介紹安裝、采用方法和技術要求及操作人員的培訓（現場培訓、學習機器機電構成工作原理、操作流程、維修保養要素、掌握采用機器及理論和實踐由驗，生產出合格產品）。

④ 售后服務：

1、技術服務：凡在采用中遇到的技術問題，供方免費提供技術咨詢。?

2、機器保修：機器保修期一年，凡保修期內因制造質量引起的機器故障供方可進行免費修理。經于操作不當引起的機器故障，供方收取工本費。對機器質量實行三包。

3、保質期后的機器維護：凡質保期后機器出現問題，供方仍提供大質量的維護服務和原裝配件，費用按統一優價執行。

⑤ 備品備件：

接到服務信息4低時內發出備品備件，需上門服務的24低時內抵達需方，（特殊情況除外）我廠的備品備件都是基準化、規范化和互換性的。

?

九、機器報價：

1、“納米乙二醇母液”BLP-50非標型閉路循環噴霧干燥設備? 1套

價格：￥? ? 萬元/套

（高寫：? ? 萬? ? ?圓整）

十、生產周期：合同生效60天交貨。

十一、運輸方式：汽運
